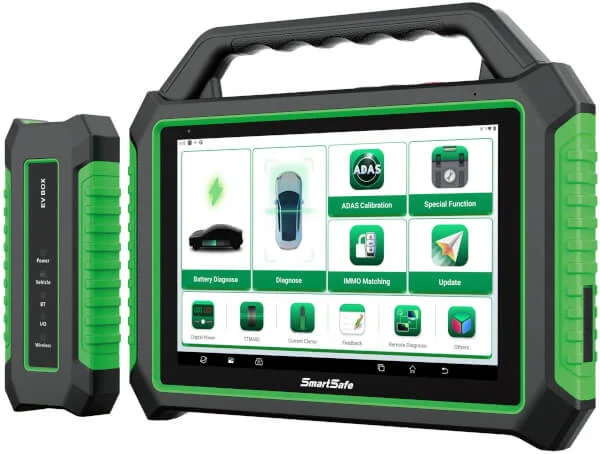

Diagnostiikkalaite sähköautoille iSmartEV P01, Smart Safe

Description

SmartSafe P01 sähköauton diagnostiikkalaite on suunniteltu erityisesti sähkö- ja hybridiajoneuvojen ammattimaiseen huoltoon. Kyseessä on niin sanottu ”erityistarkastustason” akkutesteri ja vikadiagnostiikkalaite, joka mahdollistaa sekä akuston syväanalyysin että koko ajoneuvon järjestelmien tarkastuksen yhdellä laitteella.

Akkupaketin analysointi on laitteen ydinosaamista. P01 lukee tarkasti akun varaustilan (SOC), kunnon (SOH), kenno- ja moduulikohtaiset jännitteet sekä lämpötilat. Lisäksi laite laskee automaattisesti kokonaisjännitteen ja jännite-erot sekä tunnistaa poikkeavat kennot. Tämä auttaa havaitsemaan heikkenevät kennot ajoissa ja ehkäisemään kalliit akkuviat. Laite tukee sekä henkilö- että hyötyajoneuvojen akkujen testauksia ja merkitsee automaattisesti poikkeavat arvot, mikä tekee diagnostiikasta nopeaa ja selkeää .

P01 toimii myös täysiverisenä OBD-diagnostiikkalaitteena sähköautoille. Se lukee ja poistaa vikakoodit, näyttää reaaliaikaisen datavirran ja mahdollistaa toimintatestit sekä erikoistoiminnot. Lisäksi laitteen topologinen näkymä näyttää koko ajoneuvon tietoverkon visuaalisesti, jolloin vikapaikan paikantaminen nopeutuu merkittävästi. Erityisen käytännöllinen ominaisuus on useat liitäntätavat akkupaketin testaukseen. Käytettävissä ovat OBD-liitäntä, erikoisadapterit, hyppyjohtimet sekä pikalatausportti. Näin sama laite soveltuu laajasti eri automalleille ja tilanteisiin. Katalogin mukaan mukana on myös laaja adapterivalikoima eri automerkeille, kuten Tesla, BYD ja useat aasialaiset valmistajat.

Laite tukee myös offline-testausta esimerkiksi DC/DC-muuntimille, sisäisille latureille (OBC), ilmastointikompressoreille ja 48 V järjestelmille. Tämä tarkoittaa, että komponentteja voidaan testata ilman jatkuvaa ajoneuvoyhteyttä, mikä helpottaa huoltotöitä. Lisäksi P01 on laajennettavissa useilla lisämoduuleilla, kuten ADAS-kalibroinnilla, oskilloskoopilla, yleismittarilla ja virtapihdeillä. Tämä tekee siitä monipuolisen työkalun, joka ei rajoitu pelkkään diagnostiikkaan vaan toimii laajana mittaus- ja testausalustana.

Teknisesti laite perustuu Android 11 -käyttöjärjestelmään ja siinä on suuri 10,1 tuuman kosketusnäyttö. Tehokas kahdeksanytiminen prosessori ja 4 GB RAM takaavat sujuvan käytön myös vaativissa diagnostiikkatehtävissä. Kaksois-WiFi mahdollistaa yhtäaikaisen yhteyden ajoneuvoon ja internetiin, mikä helpottaa päivityksiä ja raportointia.

Sähköautojen määrän kasvaessa tällainen sähköauton akkutesteri ja diagnostiikkalaite on käytännössä välttämätön työkalu korjaamoille. P01 säästää aikaa, vähentää virheitä ja auttaa tarjoamaan asiakkaille tarkkaa ja luotettavaa huoltopalvelua.

Ominaisuudet

• Näyttö: 10,1″ (1920 x 1200)
• Prosessori: 2,0 GHz Octa-core
• Muisti: 4 GB
• Tallennustila: 128 GB
• Käyttöjärjestelmä: Android 11
• Wi-Fi: 2,4 GHz / 5 GHz
• Kamera: etu 8 MP, taka 13 MP
• Akku: 3,8 V / 9360 mAh
• Liitännät: Type A, Type C
• Tiedonsiirto: Wi-Fi, Bluetooth, USB
• Laitteen koko: 318 x 40,5 x 246,5 mm

• VCI jännite: DC 9–36 V
• VCI prosessori: Cortex-A7 + Cortex-M7
• VCI muisti: 256 MB
• VCI tallennustila: 8 GB
• VCI käyttöjärjestelmä: Linux
• VCI Wi-Fi: 2,4 GHz / 5 GHz
• VCI liitännät: USB Type B, OBD II 16-pin, DC-IN
• VCI tiedonsiirto: Wi-Fi, Bluetooth, USB
• VCI koko: 197 x 40 x 83 mm

• Toiminnot:
  • Akkupaketin diagnostiikka (SOC, SOH, jännitteet, lämpötilat)
  • Koko ajoneuvon diagnostiikka
  • Vikakoodien luku ja poisto
  • Reaaliaikainen datavirta
  • Toimintatestit ja erikoistoiminnot
  • Pikalatausportin kautta tehtävä akkutestaus
  • Offline komponenttitestaus
  • Topologinen vikadiagrammi

• Tuetut liitäntätavat:
  • OBD-liitäntä
  • Erikoisadapterit
  • Hyppyjohdinliitäntä
  • Pikalatausportti

• Laajennusmahdollisuudet:
  • ADAS-kalibrointi
  • Oskilloskooppi
  • Digitaalinen virtalähde
  • Yleismittari
  • Virtapihti
  • Eristystesti
  • Endoskooppi
