Description

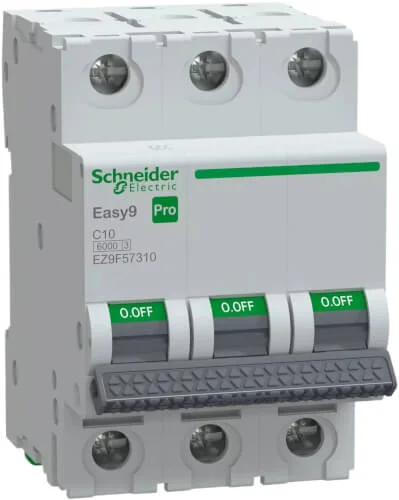

Easy9-sarjan 3-napainen johdonsuojakatkaisija on suunniteltu kolmivaiheisten sähköpiirien suojaamiseen esimerkiksi koneiden, pumppujen, ilmanvaihtolaitteiden, autotallien, työpajojen ja muiden kiinteistöjen sähköjärjestelmissä.
C-laukaisukäyrä sallii lyhytaikaiset käynnistysvirtapiikit ilman tarpeettomia laukaisuja, mutta reagoi nopeasti todellisiin vikatilanteisiin. Tämä tekee katkaisijasta sopivan valinnan moniin moottori- ja laitekuormia sisältäviin sähköryhmiin.
Katkaisijan 6 kA katkaisukyky täyttää yleiset kiinteistö- ja teollisuustyyppisten asennusten vaatimukset. Vivun vihreä ilmaisin kertoo koskettimien fyysisestä avautumisesta, mikä helpottaa turvallista työskentelyä sähköjärjestelmän parissa.
Laite asennetaan DIN-kiskoon pikakiinnityksellä. Mekaaninen käyttöikä on jopa 20 000 käyttösykliä ja sähköinen käyttöikä 10 000 käyttösykliä, mikä tarjoaa pitkäaikaista toimintavarmuutta vaativissakin käyttöympäristöissä.
Ominaisuudet:
- Alue: Easy9
- Laitteen sovellus: Jako
- Tuote tai komponentti tyyppi: Johdonsuojakatkaisija
- Laitteen lyhytnimi: Easy9 MCB
- Napojen tyyppi: 3P
- Suojattujen napojen lukumäärä: 3
- [In] Nimellisvirta: 10 A
- Verkon tyyppi: AC
- Suojausteknikka: Termo-magneettinen
- Käyrän koodi: C
- Soveltuu erotukseen: Kyllä_IEC/EN 60898-1
- Verkon taajuus: 50/60 Hz
- [Ue] Käyttöjännite: 415 v AC 50/60 Hz
- Magneettinen laukaisuraja: 5…10 x InmukainenIEC/EN 60898-1
- Katkaisukyky: 6000 A Icu@415 v AC 50/60 Hz_IEC/EN 60898-1
- [Ics] Nimellinen käyttöoikosulkukestoisuus: 6000 A 100 %_IEC/EN 60898-1 – 415 v AC 50/60 Hz
- Rajoitusluokka: 3
- [Ui] Nimellinen eristysjännite: 500 V AC 50/60 Hz_IEC/EN 60898-1
- [Uimp] Nimellinen syöksyjännitteen sietokyky: 4 kV_IEC/EN 60898-1
- Koskettimien asennon ilmaisin: Kyllä
- Ohjauksen tyyppi: Vipu
- Paikallinen signalointi: ON/OFF osoitin (Kiinni / Auki)
- Asennustapa: Pikakiinnitys
- Asennusalusta: DIN-kisko
- Virtakiskon ja jakoliittimen yhteensopivuus: Ylhäällä: Pinni, Pohja: Pinni/haarukka
- 9 mm leveiden moduulien lukumäärä: 6
- Korkeus: 85 mm
- Leveys: 54 mm
- Syvyys: 77 mm
- Tuotteen paino: 306 g
- Väri: Harmaa (RAL 7035)
- Mekaaninen kestävyys: 20000 Syklit
- Sähköinen kestävyys: 10000 Syklit
- Paikka riippulukolle: Kyllä
- Kytkentä – liittimet: Tunneliliittimet (Pohja) 1…16 mm² Taipuisa, Tunneliliittimet (Pohja) 1…25 mm² Jäykkä
- Kiristysmomentti: 2 N.m
- Standardit: IEC/EN 60898-1
- Tuote sertifiointi: TSE, CE
- IP suojausluokka: IP20 mukautuva IEC 60529
- Epäpuhtausaste: 3 vaatimusten mukainen IEC/EN 60947-2
- Tropikalisaatio: 2 IEC 60068-1
- Suhteellinen kosteus: 95 %@55 MOhm
- Ympäristön lämpötila käytettäessä: -30…70 MOhm
- Ympäristön lämpötila varastoitaessa: -40…85 MOhm
- Sähkönumero: 32 545 59
