Description

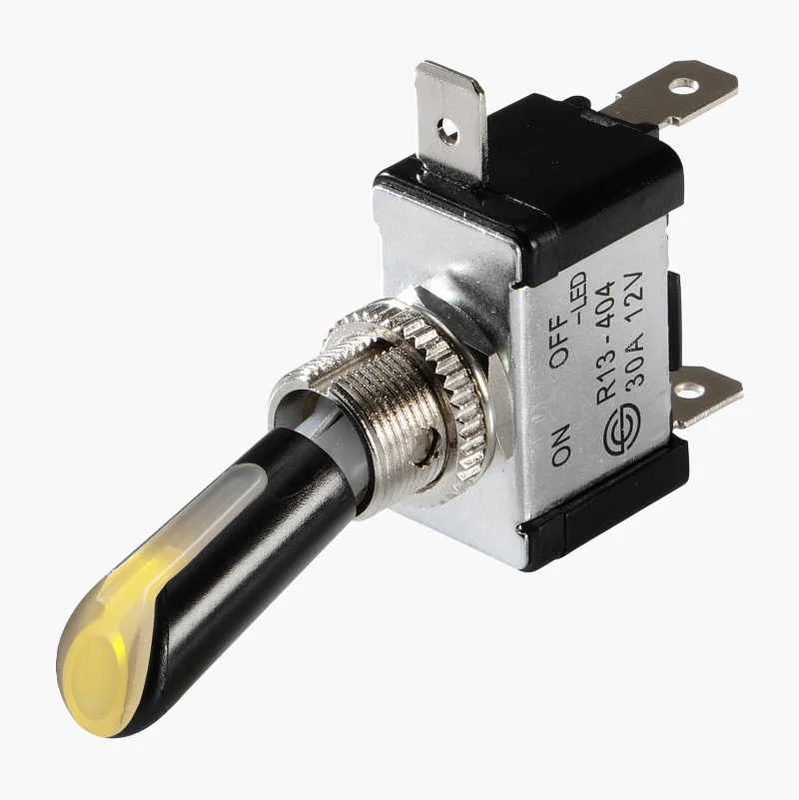

2-asentoinen vipukytkin (päällä/pois), valaistu varsi. OFF-tilassa PUNAINEN, ON-tilassa VIHREÄ.
Sähkökytkennät
Liitin 1 ja 3 yhdistetään virtalähteeseen (+) ja sähköä käyttävään laitteeseen alla näkyvällä tavalla.
Kyljen pieni LED-liitin yhdistetään maadoitukseen (-).
Liitin 3 on yhdistettävä plusvirransyöttöön ja liitin 1 sähköä käyttävään laitteeseen, jota ohjataan tämän kytkimen avulla.
Tällöin varsi palaa punaisena OFF-tilassa ja vihreänä ON-tilassa.
Jos varren halutaan palavan vihreänä vain silloin, kun sähköä käyttävä laite on toiminnassa, liitin 1 yhdistetään plusvirransyöttöön ja liitin 3 sähköä käyttävään laitteeseen, jota ohjataan tämän kytkimen avulla.
