Description

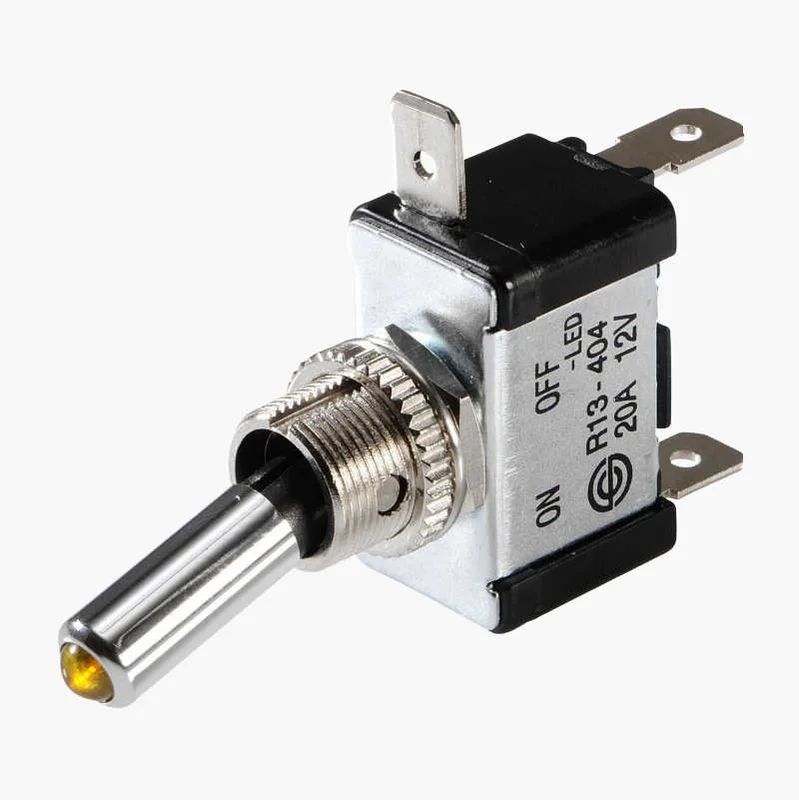

2-asentoinen vipukytkin (päällä/pois). Kromattu varsi ja valodiodi.
Sähkökytkentä
Liittimet 1 ja 3 kytketään virtalähteeseen (+) ja sähköä käyttävään laitteeseen.
Kyljen pieni LED-liitin yhdistetään maadoitukseen (-).
Jos valodiodin halutaan palavan jatkuvasti, liitin 3 yhdistetään plusvirransyöttöön ja liitin 1 sähköä käyttävään laitteeseen, jota ohjataan tämän kytkimen avulla.
Jos valodiodin halutaan palavan vain silloin, kun sähköä käyttävä laite on toiminnassa, liitin 1 yhdistetään plusvirransyöttöön ja liitin 3 sähköä käyttävään laitteeseen, jota ohjataan tämän kytkimen avulla.
